一、什麼是陶瓷金屬化製程?
陶瓷金屬化(Metallized Ceramic)是指在陶瓷基板表面形成導電金屬層,使其具備導電、焊接與封裝能力的關鍵技術。由於陶瓷材料本身具有高絕緣性與耐高溫特性,因此無法直接進行電性連接。透過金屬化製程,可將陶瓷應用於高端電子與半導體領域。
二、 為什麼需要陶瓷金屬化?
陶瓷材料優點:高絕緣性、高耐熱性、高機械強度及散熱佳等特性。
但其限制:無法直接導電、無法焊接,因此需透過金屬化製程,使陶瓷可應用於:功率模組(IGBT / SiC)、半導體設備、真空插頭、LED散熱基板、航空航太氣密封裝元件等。
三、 常見陶瓷材料
1. 氧化鋁(Al₂O₃):成本低、應用廣泛適用一般電子及車用電子產品。
2. 氮化鋁(AlN):高導熱(170–200 W/mK)適合高功率應用。
3. 氮化矽(Si₃N₄):高強度與耐衝擊,軍工航太及車用電子首選材料。
4. 碳化矽(SiC):高耐溫與高導熱,具微導特性,新一代功率元件應用及第三代半導體應用。
四、主流陶瓷金屬化及電路製程:
1. 厚膜製程(Thick Film):透過網版印刷金屬漿料並高溫燒結形成導電層。
優點:成本低適合大量生產
缺點:精度較低。
2. 薄膜製程(Thin Film)又稱DPC(Direct Plated Copper):利用濺鍍、電鍍與微影技術形成高精度電路。
優點:適用高精度高解晰度及高頻應用、LED、5G及光通訊應用。
缺點:成本較高。
3. DBC(Direct Bonded Copper):將銅箔直接與陶瓷結合,形成高導熱基板。
特點:高電流承載能力及功率模組IGBT標準製程。
4. AMB(Active Metal Brazing):利用活性金屬進行高強度接合。
特點:高可靠度與適用車用與航太領域。

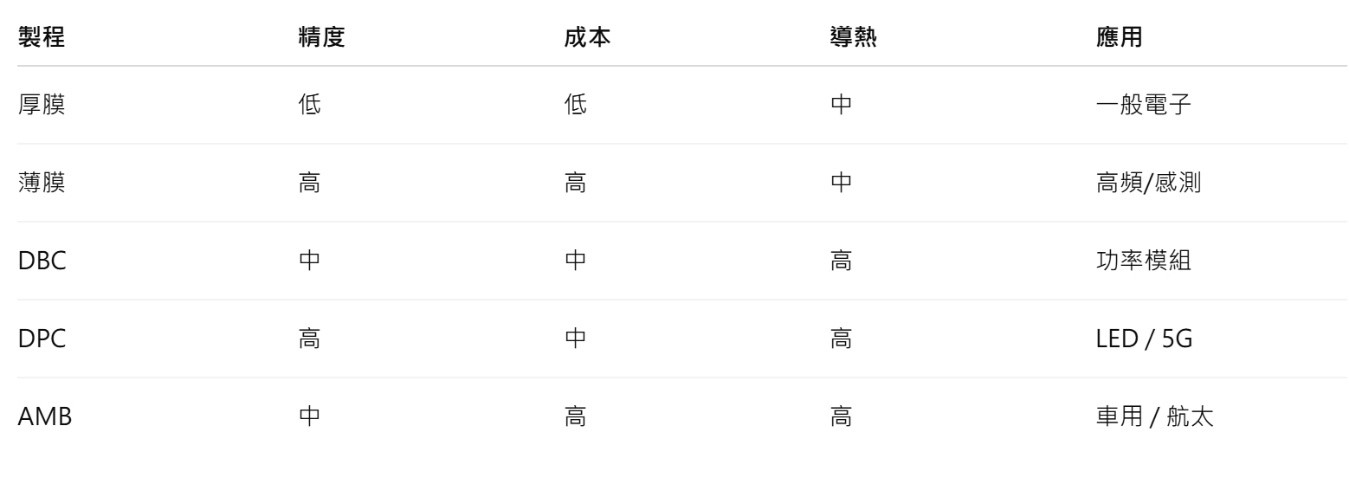

五、製程比較
六、 主要應用領域:

半導體產業:晶圓設備陶瓷零件、真空腔體元件

車用電子:IGBT模組、電動車控制系統。

光電產業:LED散熱基板、光通訊元件。

航太工業:高可靠及氣密封裝元件。
七、 品質關鍵因素
影響陶瓷金屬化品質的關鍵包括:金屬附著力、熱膨脹係數匹配(CTE)、表面粗糙度控制、金屬層厚度均勻性、氣密性(Hermetic sealing)。
八、 如何選擇適合的製程?
高功率應用 → DBC / AMB
高精度電路 → DPC / 薄膜
成本導向產品 → 厚膜
九、結論
陶瓷金屬化製程是連接陶瓷材料與電子系統的核心技術,廣泛應用於半導體、車用電子與高功率模組領域。
隨著電動車與高頻通訊及光通訊AI等產業發展,對高導熱、高可靠陶瓷基板的需求將持續成長。
