| 型號 | 7SA0510 | 7SA0520 | 7SA0530 | 7SA110 | 7SA120 | 7SA130 | |
| 接管口徑 [注1] | 進氣=出氣=排氣=M5 |
進氣=出氣=排氣=PT1/8 |
|||||
|
有效截面積 (Cv值) [注4] |
M5:4.25mm2(0.25) |
7SA0530CM5: 3.7mm2(0.2) |
06:12.3mm2(0.7) |
7SA130C06: 10mm2(0.5) |
|||
| 重量 (g) | 22.5g | 26.5g | 28.5g | 54g | 62.5g | 67.5g | |
| 型號 | 7SA210 | 7SA220 | 7SA230 | 7SA310 | 7SA320 | 7SA330 | |
| 接管口徑 [注1] | 進氣=出氣=PT1/4 排氣=PT1/8 | 進氣=出氣=PT3/8 排氣=PT1/4 | |||||
|
有效截面積 (Cv值) [注4] |
08:17.9mm2(1.05) |
7SA230C08: 16.2mm2(0.9) |
10:38.4mm2(2.25) |
7SA330C10: 30.5mm2(1.8) |
|||
| 重量 (g) | 101.5g | 121g | 130g | 247.5g | 286.5g | 332g | |
| 工作介質 | 空氣(經40μm以上濾網過濾) | ||||||
| 作動方式 | 外部氣控式 | ||||||
| 使用壓力範圍 | 三位置型 | 0.2~0.8Mpa(29~114psi) | |||||
|
其它型 |
0.15~0.8Mpa(21~114psi) | ||||||
| 保證耐壓力 | 1.2MPa(175psi) | ||||||
| 工作溫度 | -20~70℃ | ||||||
| 本體材質 | 鋁合金 | ||||||
| 潤滑 [注2] | 不需要 | ||||||
| 最高作動頻率 [注3] | 5次/秒 | 3次/秒 | 5次/秒 | 3次/秒 | |||
[注1]接管牙型有PT牙可供選擇。
[注2]如有加油潤滑,中途不可停止,建議潤滑油為ISO VG32或同級用油。
[注3]最高作動頻率為空載狀態。
[注4]有效截面積和Cv值是依據測試流量數據計算得到。

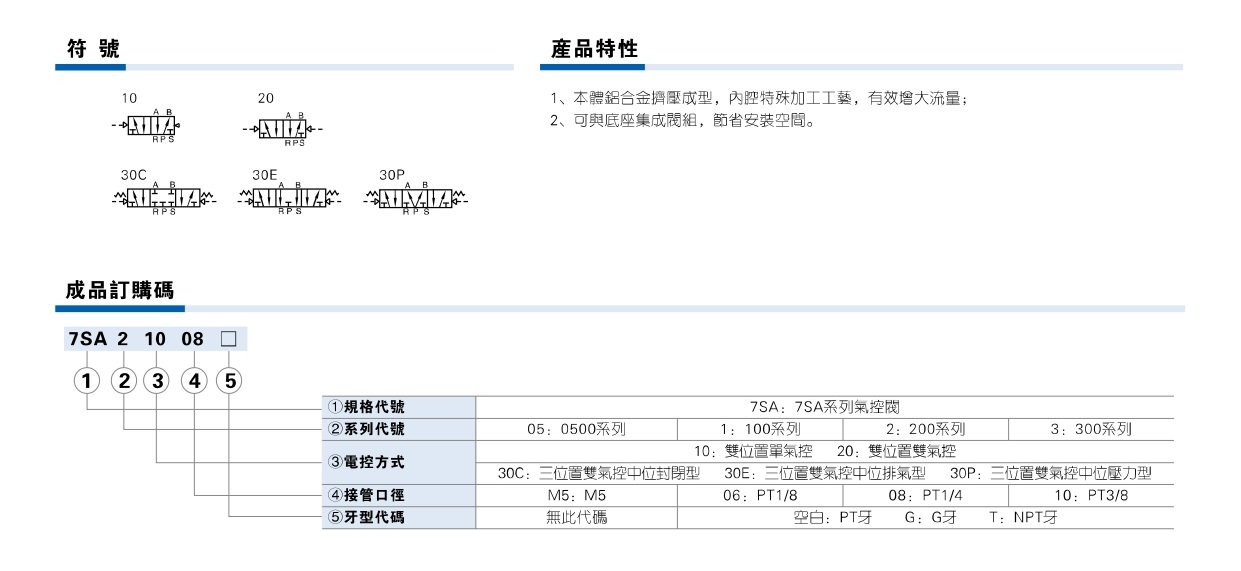

-202512150946419976_page-0001.jpg)

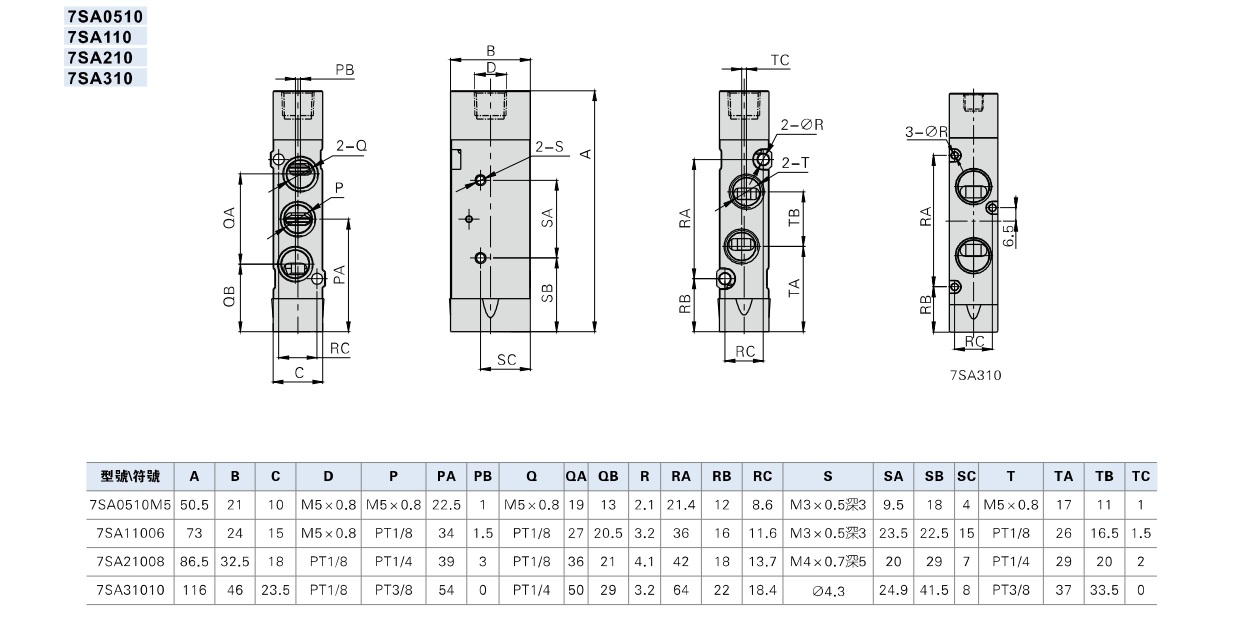

-202512150946419976_page-0002-2.jpg)

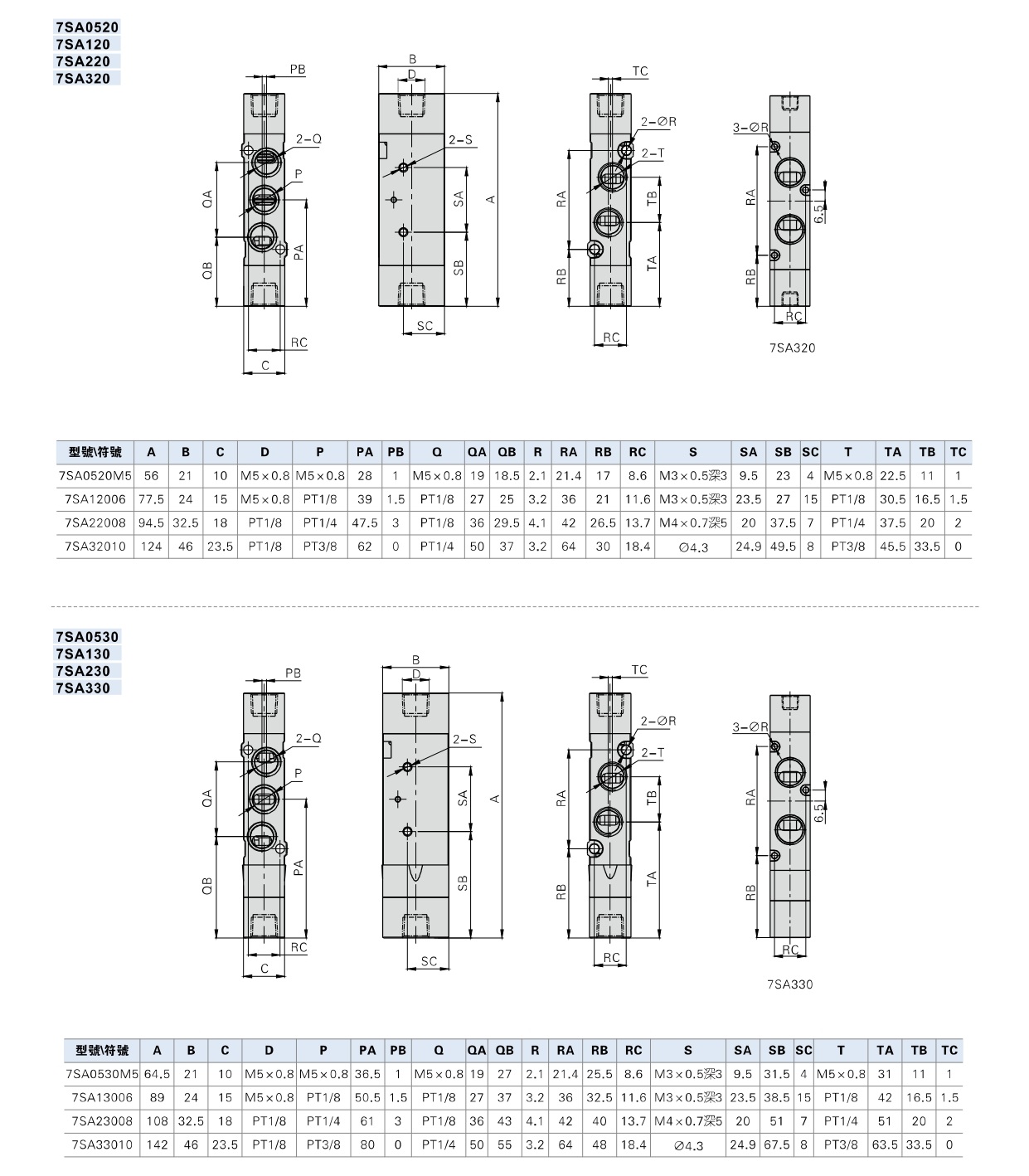

-202512150946419976_page-0003.jpg)

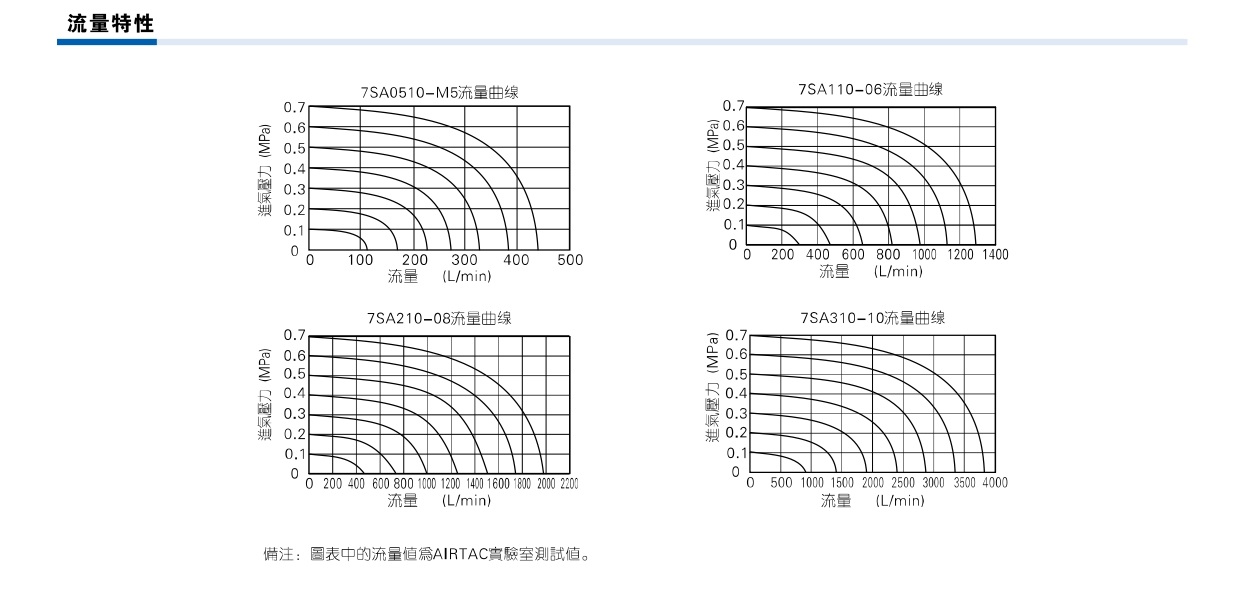

-202512150946419976_page-0002-1.jpg)

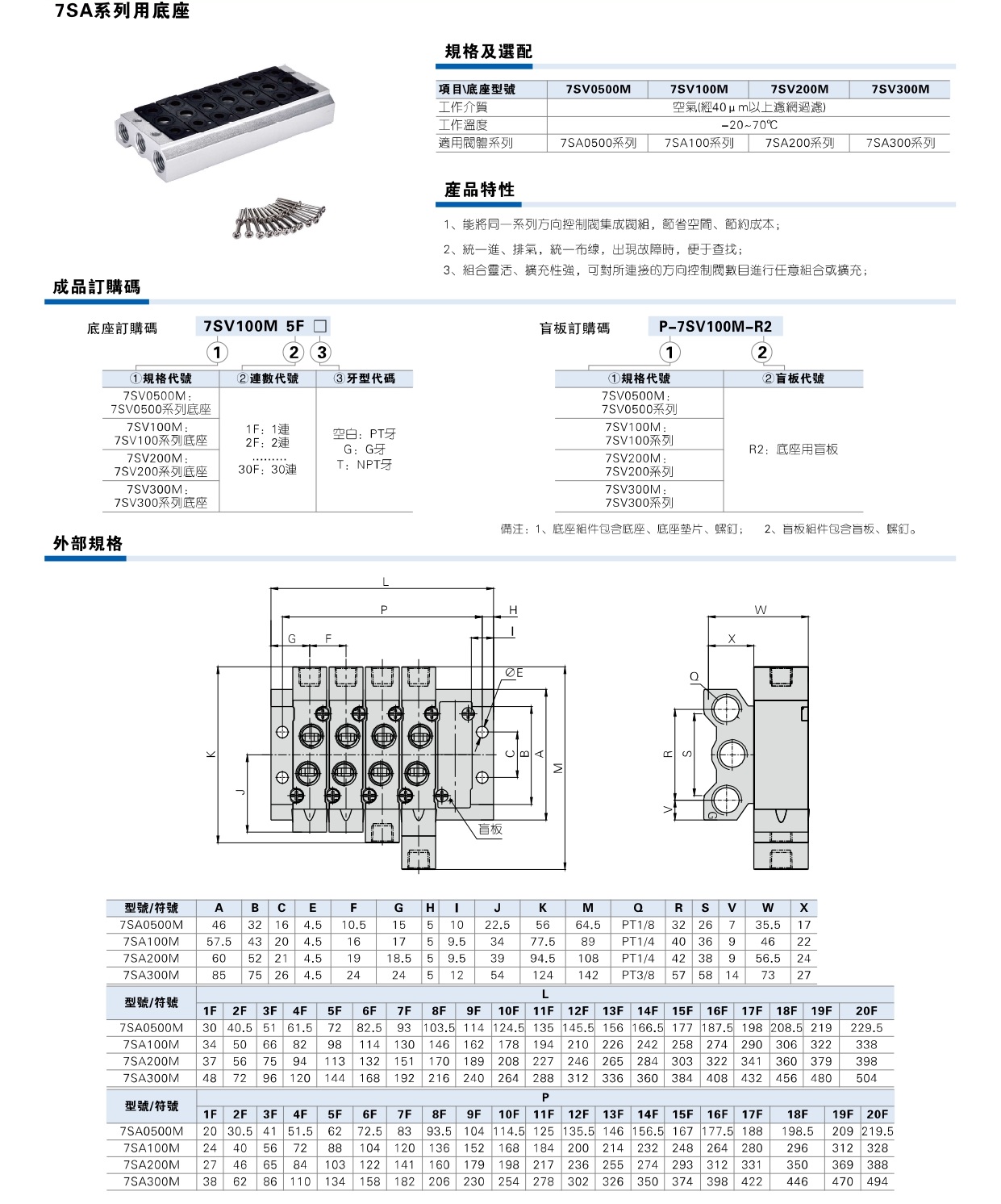

-202512150946419976_page-0004.jpg)
