商品名稱
AirTAC標準氣缸-SG/SGC系列
SG/SGC系列型錄下載.PDFSG/SGC系列3D圖檔下載.PDFSGC125/SGC160/SGC200/SGC250 SG標準氣缸SGC標準氣缸SG氣缸SGC氣缸
| 內徑(mm) | SG125 | SG160 | SG200 | SG250 | |
| 動作型式 | 復動型 | ||||
| 工作介質 | 空氣(經40μm以上濾網過濾) | ||||
| 固定型式 | SG、SGC | 基本型 FA FB CA CB CR LB TC FTC TCM1 TCM2 | |||
| SGD、SGCD、SGJ、SGCJ | 基本型 FA LB TC FTC TCM1 TCM2 | ||||
| 使用壓力範圍 | 0.15~1.0MPa(22~145psi)(1.5~10.0bar) | ||||
| 保證耐壓力 | 1.5MPa(215psi)(15bar) | ||||
| 工作溫度 ℃ | -20~70 | ||||
| 使用速度範圍 mm/s | 30~500 | ||||
| 行程公差範圍 | 0~250 0+1.0 251~10000+1.5 1001~15000+2.0 | ||||
| 緩衝型式 | 可調緩衝 | ||||
| 緩衝行程 | 40 | 50 | 60 | ||
| 接管口徑 [注1] | PT1/2 | PT3/4 | PT1 | ||
[注1]接管牙行有PT牙、Ｇ牙可選。

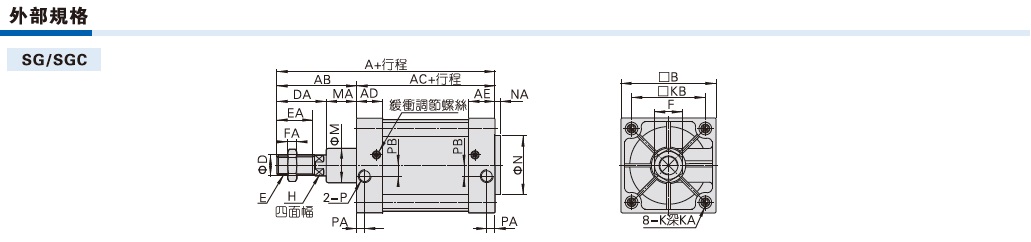

| 缸徑/符號 | A | AB | AC | AD | AE | B | D | DA | E | EA | F | FA | H | K | KA | KB | M | MA | N | NA | P | PA | PB |
| SG125 | 279 | 119 | 160 | 46 | 46 | 140 | 32 | 74 | M27*2.0 | 54 | 41 | 13.5 | 27 | M12 | 31 | 110 | 60 | 45 | 60 | 4 | PT1/2 | 23 | 14 |
| SG160 | 332 | 152 | 180 | 50 | 50 | 180 | 40 | 94 | M36*2.0 | 72 | 55 | 18 | 36 | M16 | 30 | 140 | 65 | 58 | 65 | 4 | PT3/4 | 25 | 15 |
| SG200 | 347 | 167 | 180 | 50 | 50 | 220 | 40 | 100 | M36*2.0 | 72 | 55 | 18 | 36 | M16 | 30 | 175 | 75 | 67 | 75 | 5 | PT3/4 | 25 | 15 |
| SG250 | 389 | 189 | 200 | 58 | 58 | 282 | 50 | 111 | M42*2.0 | 84 | 65 | 21 | 46 | M20 | 35 | 220 | 90 | 78 | 90 | 8 | PT1 | 31 | 22 |
[注]附磁型與不附磁型之尺寸相同。

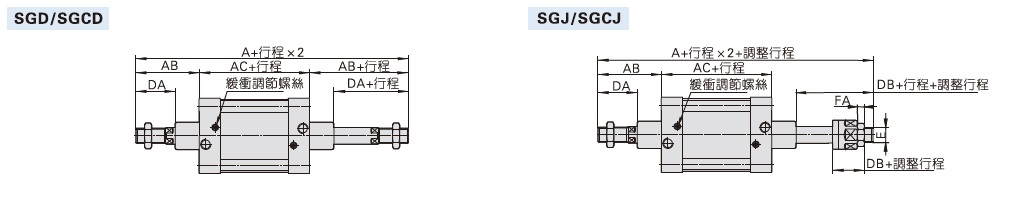

| 缸徑/符號 | A | AB | AC | DA | DB | E | FA | |
| 規格代號 | SGD、SGCD | SGJ、SGCJ | ||||||
| SG125 | 398 | 366.5 | 119 | 160 | 74 | 42.5 | M27*2.0 | 13.5 |
| SG160 | 484 | 458 | 152 | 180 | 94 | 68 | M36*2.0 | 18 |
| SG200 | 514 | 482 | 167 | 180 | 100 | 68 | M36*2.0 | 18 |
| SG250 | 578 | 547 | 189 | 200 | 41112 | 80 | M42*2.0 | 21 |
[注] 1.附磁型與不附磁型之尺寸相同。
2.未標注之尺寸與SG標準型相同。
