| 內徑(mm) | BSAI32 | BSAI40 | BSAI50 | BSAI63 | BSAI80 | BSAI100 | BSAI125 | |
| 動作型式 | 復動型 | |||||||
| 工作介質 | 空氣(經40μm以上濾網過濾) | |||||||
| 固定型式 | BSAI | 基本型 FA FB CA CB CR LB TC TCM1 TCM2 | ||||||
| BSAID | 基本型 FA LB TC TCM1 TCM2 | |||||||
| 使用壓力範圍 | 0.15~0.7MPa(22~100psi)(1.5~7.0bar) | |||||||
| 保證耐壓力 | 1.5MPa(215psi)(15bar) | |||||||
| 工作溫度℃ | -20~70 | |||||||
| 使用速度範圍mm/s | 30~800 | 30~500 | ||||||
| 行程公差範圍 | 0~250 0+1.0 251~10000+1.5 1001~15000+2.0 | |||||||
| 緩衝型式 | 可調緩衝 | |||||||
| 緩衝行程 | 27 | 30 | 36 | 40 | ||||
| 接管口徑 [注1] | 氣缸部分 | PT1/8 | PT1/4 | PT3/8 | PT1/2 | |||
| 抱緊裝置 | G1/8 | |||||||
| 解鎖壓力 | 0.3~0.7MPa(45~100psi)(3~7bar) | |||||||
|
靜態保持力(N) |
600 | 900 | 1400 | 2200 | 3600 | 5500 | 8600 | |
[注1]接管牙行有PT牙、Ｇ牙可選。

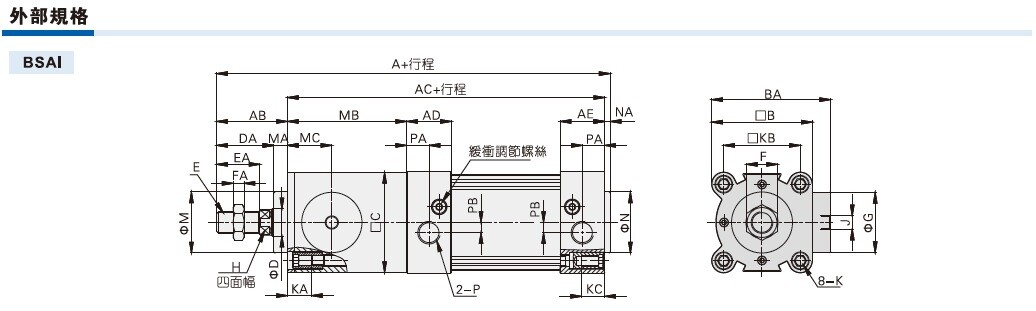

| 缸徑/符號 | A | AB | AC | AD | AE | B | BA | C | D | DA | E | EA | F | FA | G | H | J | K | KA | KB | KC | M | MA | MB | MC | P | PA | PB | N | NA |
| BSAI32 | 201 | 39 | 159 | 27.5 | 27.5 | 47 | 65 | 46.5 | 12 | 29 | M10*1.25 | 22 | 17 | 6 | 30 | 10 | G1/8 | M6*1.0 | 14.5 | 32.5 | 16 | 20 | 10 | 65 | 25 | PT1/8 | 13.5 | 6 | 30 | 3 |
| BSAI40 | 222.5 | 43 | 176 | 32 | 32 | 53 | 73 | 52.5 | 16 | 33 | M12*1.25 | 24 | 17 | 7 | 36.5 | 13 | G1/8 | M6*1.0 | 14.5 | 38 | 17 | 35 | 10 | 71 | 27.5 | PT1/4 | 17.5 | 6 | 35 | 3.5 |
| BSAI50 | 249.5 | 52 | 194 | 31 | 31 | 65 | 83 | 64 | 20 | 42 | M16*1.5 | 32 | 23 | 8 | 44.5 | 17 | G1/8 | M8*1.25 | 17.5 | 46.5 | 17 | 40 | 10 | 88 | 33 | PT1/4 | 14 | 8 | 40 | 3.5 |
| BSAI63 | 265 | 52 | 209 | 33 | 33 | 75 | 88 | 74 | 20 | 42 | M16*1.5 | 32 | 23 | 8 | 44.5 | 17 | G1/8 | M8*1.25 | 17.5 | 56.5 | 17 | 45 | 10 | 88 | 33 | PT3/8 | 17 | 8 | 45 | 4 |
| BSAI80 | 321 | 68 | 249 | 33 | 33 | 95 | 107.5 | 94 | 25 | 53 | M20*1.5 | 40 | 26 | 10 | 55.5 | 22 | G1/8 | M10*1.5 | 17 | 72 | 19 | 45 | 15 | 121 | 47 | PT3/8 | 16.5 | 8 | 45 | 4 |
| BSAI100 | 336 | 70 | 262 | 37 | 37 | 115 | 117.5 | 113.5 | 25 | 55 | M20*1.5 | 40 | 26 | 10 | 55.5 | 22 | G1/8 | M10*1.5 | 17 | 89 | 19 | 55 | 15 | 124 | 47 | PT1/2 | 19.5 | 10 | 55 | 4 |
| BSAI125 | 401 | 92 | 305 | 46 | 46 | 140 | 152 | 138 | 32 | 74 | M27*2 | 54 | 41 | 13.5 | 70 | 27 | G1/8 | M12*1.75 | 21.5 | 110 | 22 | 60 | 18 | 145 | 63 | PT1/2 | 23 | 11 | 60 | 4 |
[注]附磁型與不附磁型之尺寸相同。

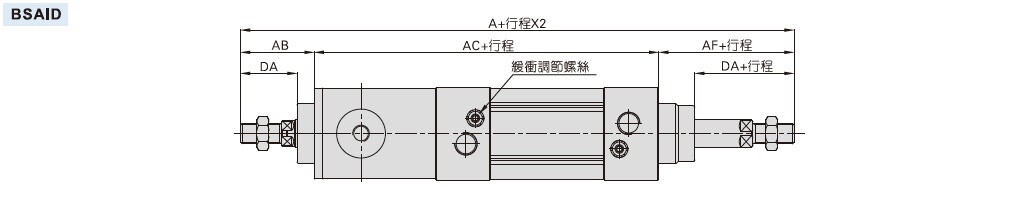

| 缸徑/符號 | A | AB | AC | AF | DA | E | FA |
| BSAI32 | 246 | 39 | 159 | 48 | 29 | M10*1.25 | 6 |
| BSAI40 | 273 | 43 | 176 | 54 | 33 | M12*1.25 | 7 |
| BSAI50 | 315 | 52 | 194 | 69 | 42 | M16*1.5 | 8 |
| BSAI63 | 330 | 52 | 209 | 69 | 42 | M16*1.5 | 8 |
| BSAI80 | 403 | 68 | 249 | 86 | 53 | M20*1.5 | 10 |
| BSAI100 | 423 | 70 | 262 | 91 | 55 | M20*1.5 | 10 |
| BSAI125 | 516 | 92 | 305 | 119 | 74 | M27*2 | 13.5 |
[注] 1.附磁型與不附磁型之尺寸相同。
2.未標注之尺寸與BSAI標準型相同。
