| 內徑(mm) | BSC32 | BSC40 | BSC50 | BSC63 | BSC80 | BSC100 | BSC125 | |
| 動作型式 | BSC復動型 | |||||||
| 工作介質 | 空氣(經40μm以上濾網過濾) | |||||||
| 固定型式 | BSC | 基本型 FA FB CA CB LB TC TCM1 | ||||||
| BSCD | 基本型 FA LB TC TCM1 | |||||||
| 使用壓力範圍 | 0.15~1.0MPa(22~145psi)(1.5~10.0bar) | |||||||
| 保證耐壓力 | 1.5MPa(215psi)(15bar) | |||||||
| 工作溫度℃ | -20~70 | |||||||
| 使用速度範圍mm/s | 30~800 | 30~500 | ||||||
| 行程公差範圍 | 0~250 0+1.0 251~10000+1.5 1001~15000+2.0 | |||||||
| 緩衝型式 | 可調緩衝 | |||||||
| 緩衝行程 | 21 | 28 | 29 | 28 | ||||
| 接管口徑 [注1] | 氣缸部分 | PT1/8 | PT1/4 | PT3/8 | PT1/2 | |||
| 抱緊裝置 | G1/8 | |||||||
| 解鎖壓力 | 0.3~0.7MPa(45~100psi)(3~7bar) | |||||||
|
靜態保持力(N) |
600 | 900 | 1400 | 2200 | 3600 | 5500 | 8600 | |
[注1]接管牙行有PT牙、Ｇ牙可選。

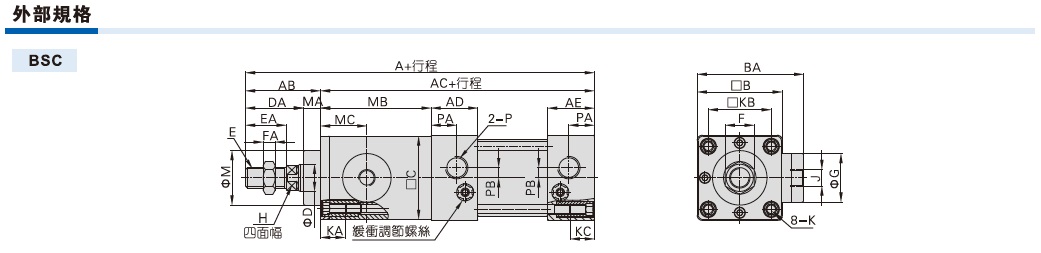

| 缸徑/符號 | A | AB | AC | AD | AE | B | BA | C | D | DA | E | EA | F | FA | G | H | J | K | KA | KB | KC | M | MA | MB | MC | P | PA | PB |
| BSC32 | 195 | 42 | 153 | 27.5 | 27.5 | 45 | 64 | 44 | 12 | 32 | M10*1.25 | 22 | 17 | 6 | 30 | 10 | G1/8 | M6*1.0 | 14.5 | 33 | 14 | 28 | 10 | 60 | 25 | PT1/8 | 14 | 5.5 |
| BSC40 | 202 | 44 | 158 | 27.5 | 27.5 | 50 | 71.5 | 49 | 16 | 34 | M12*1.25 | 24 | 17 | 7 | 36.5 | 13 | G1/8 | M6*1.0 | 14.5 | 37 | 14 | 32 | 10 | 65 | 27.5 | PT1/4 | 15 | 6 |
| BSC50 | 221 | 52 | 169 | 27.5 | 27.5 | 62 | 82 | 61 | 20 | 42 | M16*1.5 | 32 | 23 | 8 | 44.5 | 17 | G1/8 | M6*1.0 | 14.5 | 47 | 14 | 38 | 10 | 76 | 33 | PT1/4 | 17 | 8.5 |
| BSC63 | 224 | 52 | 172 | 27.5 | 27.5 | 75 | 88 | 73.5 | 20 | 42 | M16*1.5 | 32 | 23 | 8 | 44.5 | 17 | G1/8 | M8*1.25 | 14.5 | 56 | 14 | 38 | 10 | 76 | 33 | PT3/8 | 15 | 9.5 |
| BSC80 | 285 | 69 | 216 | 33 | 33 | 94 | 107 | 92.5 | 25 | 54 | M20*1.5 | 40 | 26 | 10 | 55.5 | 22 | G1/8 | M10*1.5 | 17 | 70 | 16 | 47 | 15 | 109 | 47 | PT3/8 | 19.5 | 10 |
| BSC100 | 291 | 69 | 222 | 33 | 33 | 112 | 116 | 110.5 | 25 | 54 | M20*1.5 | 40 | 26 | 10 | 55.5 | 22 | G1/8 | M10*1.5 | 17 | 84 | 16 | 47 | 15 | 109 | 47 | PT1/2 | 16.5 | 11 |
| BSC125 | 321 | 86 | 235 | 38 | 38 | 136 | 150 | 133 | 32 | 68 | M27*2 | 54 | 41 | 13.5 | 70 | 27 | G1/8 | M12*1.75 | 21.5 | 104 | 21.5 | 52 | 18 | 120 | 63 | PT1/2 | 20 | 14 |
[注]附磁型與不附磁型之尺寸相同。

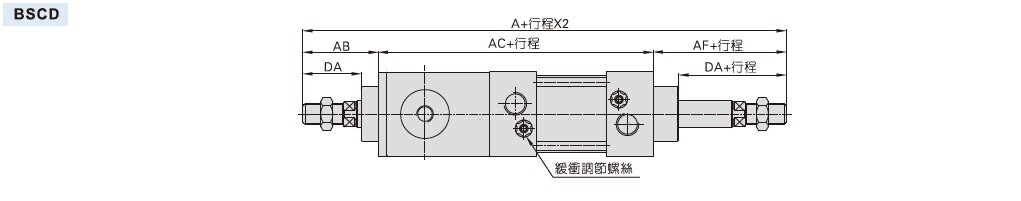

| 缸徑/符號 | A | AB | AC | AF | DA | E | FA |
| BSC32 | 242 | 42 | 153 | 47 | 32 | M10*1.25 | 6 |
| BSC40 | 251 | 44 | 158 | 49 | 34 | M12*1.25 | 7 |
| BSC50 | 278 | 52 | 169 | 57 | 42 | M16*1.5 | 8 |
| BSC63 | 281 | 52 | 172 | 57 | 42 | M16*1.5 | 8 |
| BSC80 | 360 | 69 | 216 | 75 | 54 | M20*1.5 | 10 |
| BSC100 | 366 | 69 | 222 | 75 | 54 | M20*1.5 | 10 |
| BSC125 | 409 | 86 | 235 | 88 | 68 | M27*2 | 13.5 |
[注] 1.附磁型與不附磁型之尺寸相同。
2.未標注之尺寸與BSC標準型相同。
