| 內徑(mm) | SCF32 | SCF40 | SCF50 | SCF63 | SCF80 | SCF100 | |
| 動作型式 | 復動型 | ||||||
| 工作介質 | 空氣(經40μm以上濾網過濾) | ||||||
| 固定型式 | 基本型 FA FB CA CB LB TC TCM1 | ||||||
| 使用壓力範圍 | 0.15~1.0MPa(22~145psi)(1.5~10.0bar) | ||||||
| 保證耐壓力 | 1.5MPa(215psi)(15bar) | ||||||
| 工作溫度℃ | -20~70 | ||||||
| 使用速度範圍mm/s | 30~800 | ||||||
| 行程公差範圍 | 0~250 0+1.0 251~10000+1.5 1001~15000+2.0 | ||||||
| 緩衝型式 | 可調緩衝 | ||||||
| 緩衝行程 | 21 | 28 | 29 | ||||
| 接管口徑 | PT1/8 | PT1/4 | PT3/8 | PT1/2 | |||
| PU管規格(外徑x內徑) | Φ8 x Φ5 | Φ10 x Φ6.5 | |||||

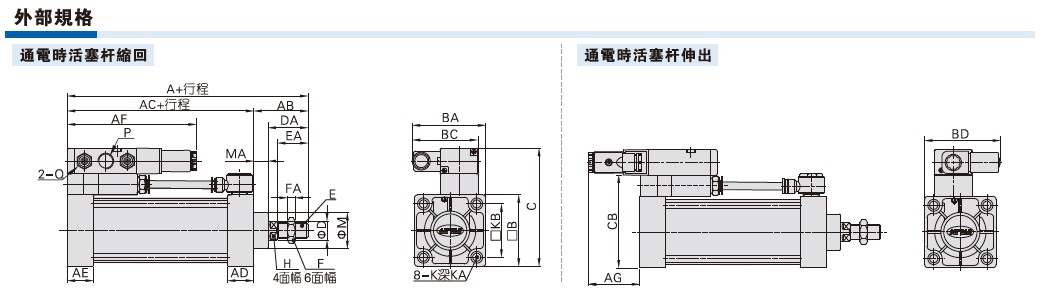

| 缸徑/符號 | A | AB | AC | AD | AE | AF | AG | B | BA | BC | BD | C | CB | D | DA | E | EA | F | FA | M | MA | P | Q | K | KA | KB | H |
| SCF32 | 140 | 47 | 93 | 27.5 | 27.5 | 118 | 53 | 45 | 67 | 67 | 77 | 89 | 67 | 12 | 32 | M10*1.25 | 22 | 17 | 6 | 28 | 15 | PT1/8 | PT1/8 | M6*1.0 | 14.5 | 33 | 10 |
| PT1/4 | |||||||||||||||||||||||||||
| SCF40 | 142 | 49 | 93 | 27.5 | 27.5 | 118 | 53 | 50 | 68.5 | 67 | 80.5 | 94 | 72 | 16 | 34 | M12*1.25 | 24 | 17 | 7 | 32 | 15 | PT1/8 | PT1/8 | M6*1.0 | 14.5 | 37 | 13 |
| PT1/4 | |||||||||||||||||||||||||||
| SCF50 | 150 | 57 | 93 | 27.5 | 27.5 | 120 | 51 | 62 | 72 | 67 | 89 | 106 | 84 | 20 | 42 | M16*1.5 | 32 | 23 | 8 | 38 | 15 | PT1/8 | PT1/8 | M6*1.0 | 14.5 | 47 | 17 |
| PT1/4 | |||||||||||||||||||||||||||
| SCF63 | 153 | 57 | 96 | 27.5 | 27.5 | 135.5 | 54.5 | 75 | 77.5 | 69.5 | 96.5 | 124 | 97 | 20 | 42 | M16*1.5 | 32 | 23 | 8 | 38 | 15 | PT1/4 | PT1/4 | M8*1.25 | 14.5 | 56 | 17 |
| PT3/8 | |||||||||||||||||||||||||||
| SCF80 | 182 | 75 | 107 | 33 | 33 | 137 | 53 | 94 | 86.5 | 69.5 | 106.5 | 143 | 116 | 25 | 54 | M20*1.5 | 40 | 26 | 10 | 47 | 21 | PT1/4 | PT1/4 | M10*1.5 | 17 | 70 | 22 |
| PT3/8 | |||||||||||||||||||||||||||
| SCF100 | 188 | 75 | 113 | 33 | 33 | 135.5 | 54.5 | 112 | 96 | 69.5 | 115 | 161 | 134 | 25 | 54 | M20*1.5 | 40 | 26 | 10 | 47 | 21 | PT1/4 | PT1/4 | M10*1.5 | 17 | 84 | 22 |
| PT3/8 |
[注]附磁型與不附磁型之尺寸相同。
