| 內徑(mm) | SC32 | SC40 | SC50 | SC63 | SC80 | SC100 | |
| 動作型式 | 復動型 | ||||||
| 工作介質 | 空氣(經40μm以上濾網過濾) | ||||||

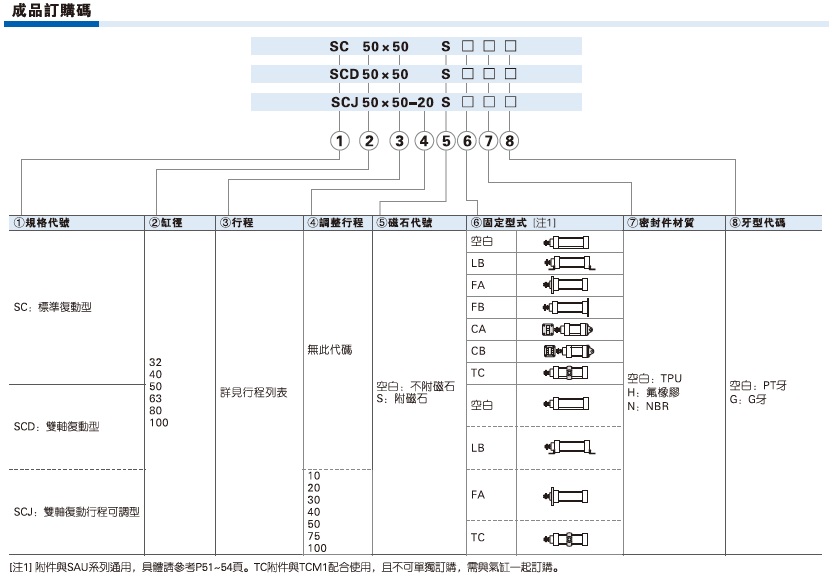

| 固定型式 | SC | 基本型 FA FB CA CB LB TC TCM1 | |||||
| SCD、SCJ | 基本型 FA LB TC TCM1 | ||||||
| 使用壓力範圍 | 0.15~1.0MPa(22~145psi)(1.5~10.0bar) | ||||||
| 保證耐壓力 | 1.5MPa(215psi)(15bar) | ||||||
| 工作溫度℃ | -20~70 | ||||||
| 使用速度範圍mm/s | 30~800 | ||||||
| 行程公差範圍 | 0~250 0+1.0 251~10000+1.5 1001~15000+2.0 | ||||||
| 緩衝型式 | 可調緩衝 | ||||||
| 緩衝行程 | 21 | 28 | 29 | ||||
| 接管口徑 [注1] | PT1/8 | PT1/4 | PT3/8 | PT1/2 | |||
[注1]接管牙型有PT牙、Ｇ牙可選。
| 缸徑/符號 | A | AB | AC | AD | AE | B | D | DA | E | EA | F | FA | H | K | KA | KB | M | MA | P | PA | PB |
| SC32 | 140 | 47 | 93 | 27.5 | 27.5 | 45 | 12 | 32 | M10*1.25 | 22 | 17 | 6 | 10 | M6*1.0 | 14.5 | 33 | 28 | 15 | PT1/8 | 14 | 5.5 |
| SC40 | 142 | 49 | 93 | 27.5 | 27.5 | 50 | 16 | 34 | M12*1.25 | 24 | 17 | 7 | 13 | M6*1.0 | 14.5 | 37 | 32 | 15 | PT1/4 | 15 | 6 |
| SC50 | 150 | 57 | 93 | 27.5 | 27.5 | 62 | 20 | 42 | M16*1.5 | 32 | 23 | 8 | 17 | M6*1.0 | 14.5 | 47 | 38 | 15 | PT1/4 | 17 | 8.5 |
| SC63 | 153 | 57 | 96 | 27.5 | 27.5 | 75 | 20 | 42 | M16*1.5 | 32 | 23 | 8 | 17 | M8*1.25 | 14.5 | 56 | 38 | 15 | PT3/8 | 15 | 9.5 |
| SC80 | 182 | 75 | 107 | 33 | 33 | 94 | 25 | 54 | M20*1.5 | 40 | 26 | 10 | 22 | M10*1.5 | 17 | 70 | 47 | 21 | PT3/8 | 19.5 | 10 |
| SC100 | 188 | 75 | 113 | 33 | 33 | 112 | 25 | 54 | M20*1.5 | 40 | 26 | 10 | 22 | M10*1.5 | 17 | 84 | 47 | 21 | PT1/2 | 16.5 | 11 |
[注]附磁型與不附磁型之尺寸相同。
| 缸徑/符號 | A(SCD) | A(SCJ) | AB | AC | DA | DB | E | FA |
| SC32 | 187 | 182 | 47 | 93 | 32 | 27 | M10*1.25 | 6 |
| SC40 | 191 | 185 | 49 | 93 | 34 | 28 | M12*1.25 | 7 |
| SC50 | 207 | 194 | 57 | 93 | 42 | 29 | M16*1.5 | 8 |
| SC63 | 210 | 197 | 57 | 96 | 42 | 29 | M16*1.5 | 8 |
| SC80 | 257 | 238.5 | 75 | 107 | 54 | 35.5 | M20*1.5 | 10 |
| SC100 | 263 | 244.5 | 75 | 113 | 54 | 35.5 | M20*1.5 | 10 |
[注] 1.附磁型與不附磁型之尺寸相同。
2.未標注之尺寸與SC標準型相同。
