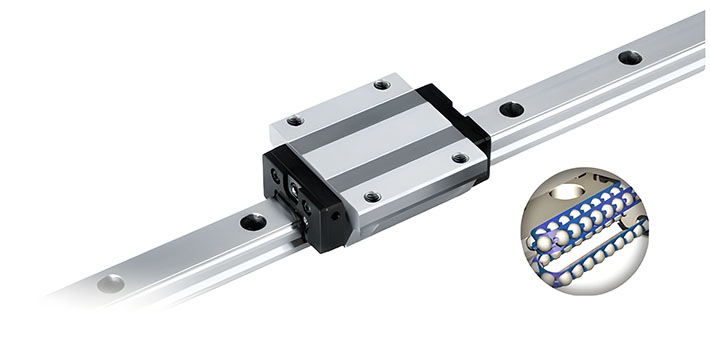

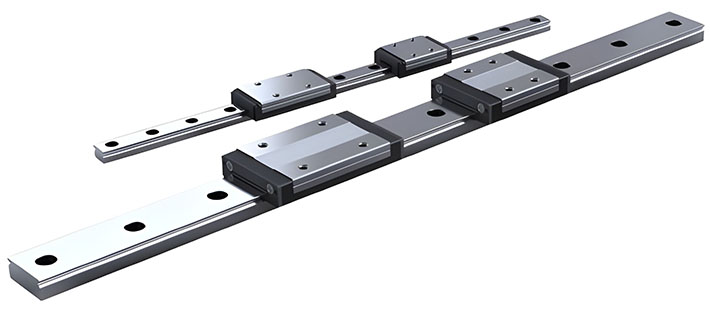

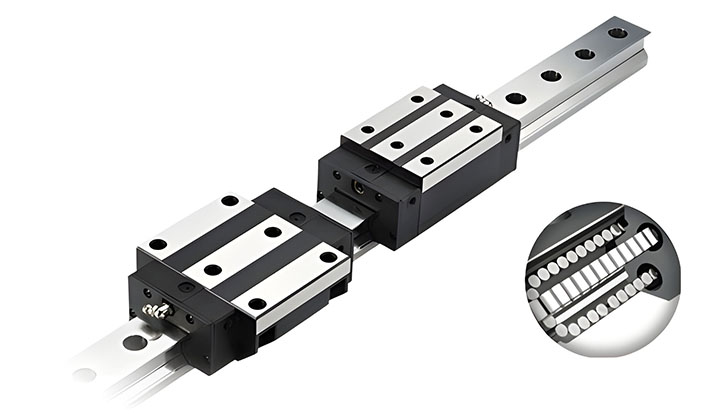

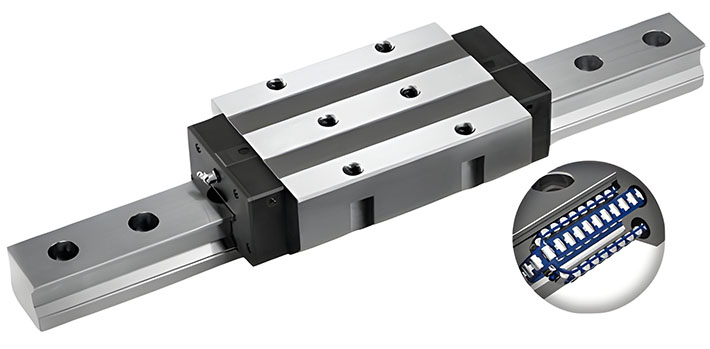

線性滑軌

我要詢價檢視詢價單

線性滑軌型錄下載.PDF

特性說明

定位精度高，重現性佳

線性滑軌平滑的滾動運動方式，摩擦係數特別小，尤其靜摩擦力與動摩擦力的差距很小，即使在微量進給時也不會有空轉打滑的現象，解析能力與重現性最佳，因此可以達到 µm 級的定位精度。

低摩擦阻力，可長時間維持精度

線性滑軌的滾動摩擦阻力可減小至滑動導軌摩擦阻力的 1/20~1/40，尤其線性滑軌潤滑結構簡單，潤滑容易，潤滑效果優良，摩擦接觸面的磨耗最低，因此線性滑軌可以長時間維持行走精度。

可承受四方向的高負荷能力

幾何力學結構的最佳化設計，可同時承受徑向、反徑向與橫方向的負荷，並保持其行走精度，同時可輕易地藉由施於預壓與增加滑塊數量，就可以提高其剛性與負荷能力。由施於預壓與增加滑塊數量，就可以提高其剛性與負荷能力。

適合高速化之應用

摩擦阻力小的特性，對設備的驅動馬力需求低，節省能源效果大，尤其運動磨耗小，溫昇效應低，可同時實現機械小型化與高速化的需求。

組裝容易並具互換之特性

線性滑軌的安裝只要在銑削或研磨加工的安裝面上，以一定的組裝步驟，即能重現線性滑軌的加工精密度，可降低傳統鏟花加工的時間與成本。並且其可互換之特性，可以將滑塊任意配裝在同型號的

精度標準等級

線性滑軌的精度可分為行走平行度、高度 (H) 及寬度 (W2) 的尺寸容許誤差。線性滑軌單軸使用或在同平面使用複數軸時，規範各個線性滑軌滑塊組合高度與寬度的成對相互差。

各型號的精度分為：普通級(N)、高級(H)、精密級(P)、超精密級(SP) 與超高精密級(UP)五個等級的線性滑軌。

行走平行度

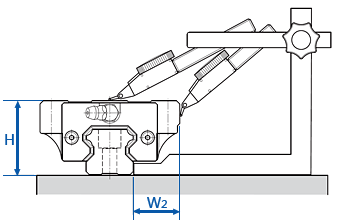

是指將滑軌以螺栓固定在基準面上，使滑塊在滑軌全長上運行時，滑塊與滑軌基準面之間的平行度誤差，如圖所示。

高度的成對相互差(ΔH)

是指組合在同平面上的各個滑塊的高度尺寸(H)的最大值與最小值之差。

寬度的成對相互差(ΔW²)

是指裝在單支滑軌上的每個滑塊與滑軌基準面之間的寬度(W2) 尺寸的最大值與最小值之差。

注意事項：
同平面上兩軸以上配對使用時，寬度(W2)的尺對容許誤差與成對相互差(ΔW²)只適用於基準側，而基準側滑軌的製造號碼末尾，印有 "MR" 標記，但是普通級(N)滑軌沒有此記號。精度測定值是以滑塊中心點或中心部的平均值為基準。

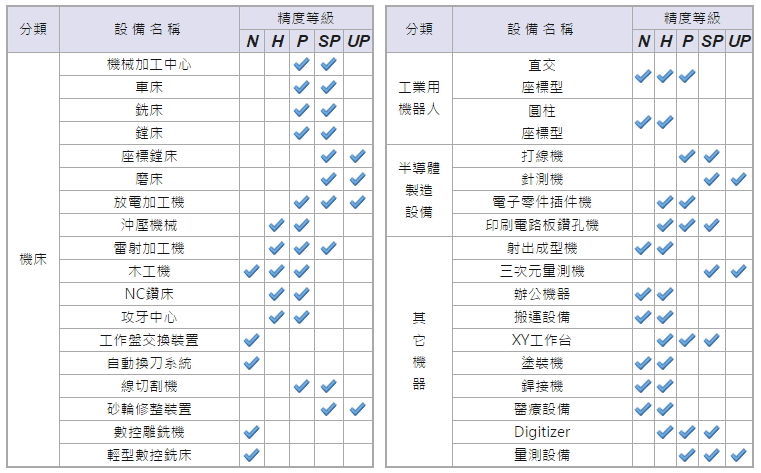

精度等級的選用 用各種設備使用的線性滑軌精度選用基準參考

預壓與剛性

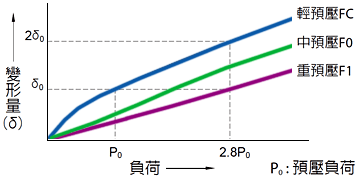

線性滑軌可以藉由施加預壓來提高剛性、如左圖所示。預壓的效果可保持外部負荷增大到預壓負荷的 2.8 倍，即提高 2.8 倍的剛性值。

而預壓是利用增加滾動體的直徑，使滾動體與滾動面之間產生負向間隙，預先施於內部負荷，所以在進行壽命計算時，必須將其預壓負荷考慮進去。

預壓等級的選用

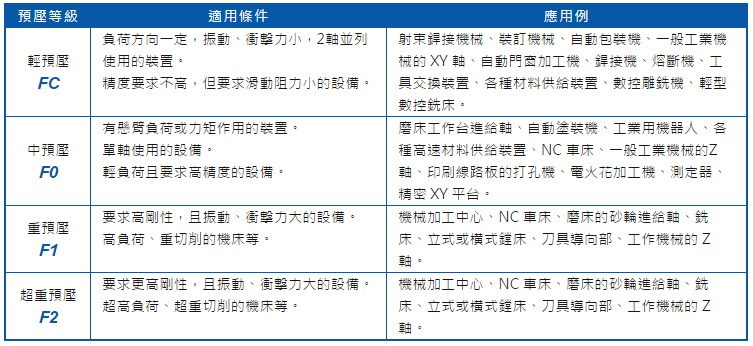

線性滑軌的使用，應根據不同的使用條件來選擇最合適的預壓等級，選用的基準請參照下表。

各型號適用預壓等級

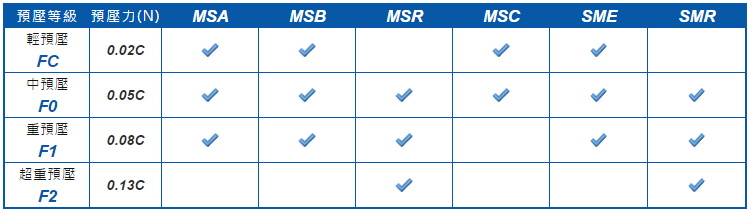

各系列之預壓等級如下表所示，其中預壓力大小為基本額定動負荷(C)的百分比，基本額定動負荷(C)請參閱各系列規格表。

安裝方式

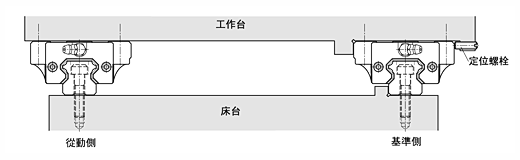

1、機械中有振動衝擊作用且要求高剛性與高精度時的安裝。

◎軌道的安裝

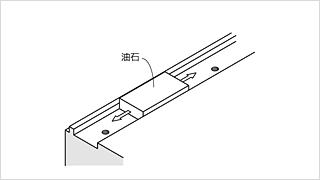

	軌道安裝1 安裝前務必要清除床台安裝面上的加工毛邊與污物。
	軌道安裝2 將線性滑軌平放在床台上，使軌道的基準面貼向床台的側向安裝面。

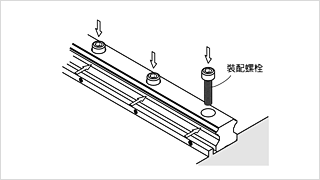

	軌道安裝3 將裝配螺栓鎖定，但不完全鎖緊，並使軌道基準面儘量貼緊床台側向安裝面，安裝前請注意螺栓孔與裝配螺栓是否吻合。

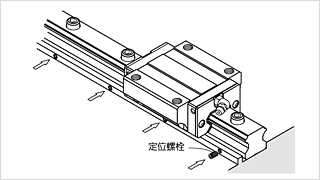

	軌道安裝4 依序將軌道定位螺栓鎖緊，使軌道與床台側向安裝面緊密貼合

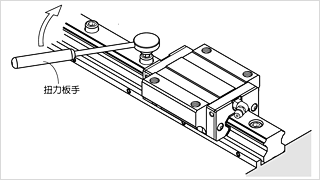

	軌道安裝5 使用扭力板手，將裝配螺栓依規定的扭力值鎖緊，裝配螺栓的鎖緊順序，由軌道中央向兩端依序鎖緊，如此可獲得穩定的精度。其餘配對的軌道安裝：依照軌道安裝1至5之步驟的方法安裝。

◎滑塊的安裝

滑塊安裝1
將工作台安裝至滑塊上，鎖定滑塊裝配螺栓，但不完全鎖緊。
滑塊安裝2

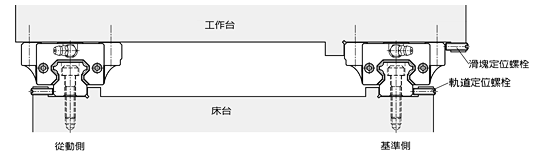

使用定位螺栓將滑塊基準面與工作台側向安裝面鎖緊，以定位工作台。
滑塊安裝3

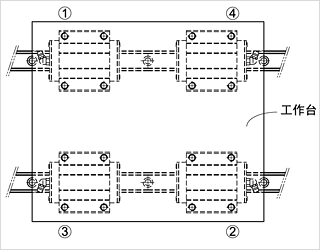

按軌道安裝 1至4 滑塊對角的順序，鎖緊滑塊裝配螺栓。

2、軌道無定位螺栓的安裝

基準側軌道的安裝

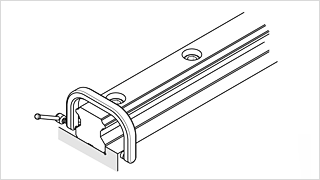

將裝配螺栓鎖定，但不完全鎖緊，利用虎鉗將軌道基準面逼緊床台側向安裝面，再使用扭力板手，按規定的扭力值依序鎖緊軌道裝配螺栓。

◎從動側軌道的安裝

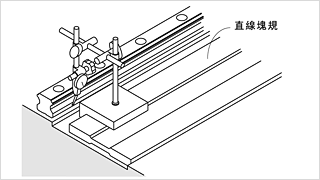

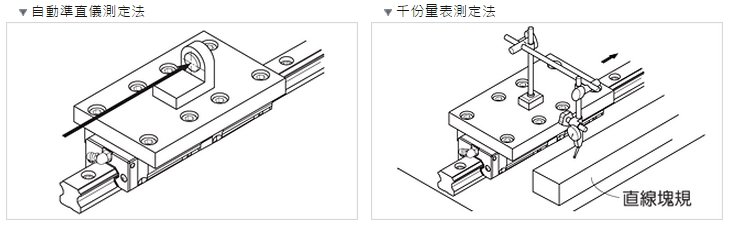

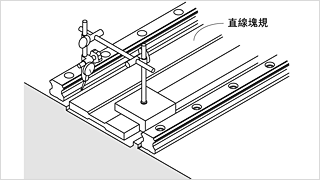

	直線塊規法將直線塊規置於兩支軌道之間，使用千份量表將其調整至與基準側軌道側向基準面平行，然後再以直線規為基準，利用千份量表調整從動側軌道的直線度，並自軸端依序鎖緊軌道裝配螺栓。

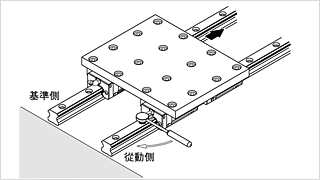

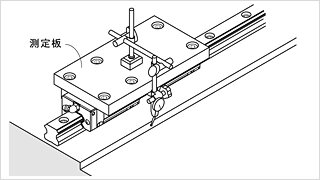

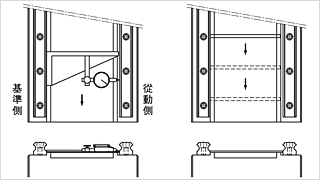

	移動工作台法將基準側的兩個滑塊固定鎖緊在工作台上，使從動側的軌道與一個滑塊分別鎖定於床台與工作台上，但不完全鎖緊。將千份量表固定於工作台上，並使其測頭接觸從動測滑塊側面，自軸端移動工作台校準從動測軌道平行度，並同時依序鎖緊裝配螺栓。

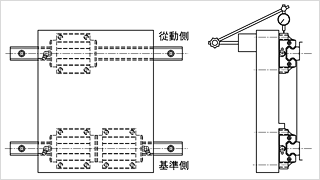

	倣傚基準側軌道法將基準側的兩個滑塊與從動側的一個滑塊固定鎖緊在工作台上，而從動側的軌道與另一個滑塊則分別鎖定於床台與工作台上，但不完全鎖緊。自軸端移動工作台，依據滾動阻力的變化調整從動側軌道的平行度，並同時依序鎖緊裝配螺栓。
	專用工具安裝法使用專用工具，以基準側軌道的側向基準面為基準，自軸端依安裝間隔調整從動側軌道側向基準面的平行度，並同時依序鎖緊裝配螺栓。
